产品描述

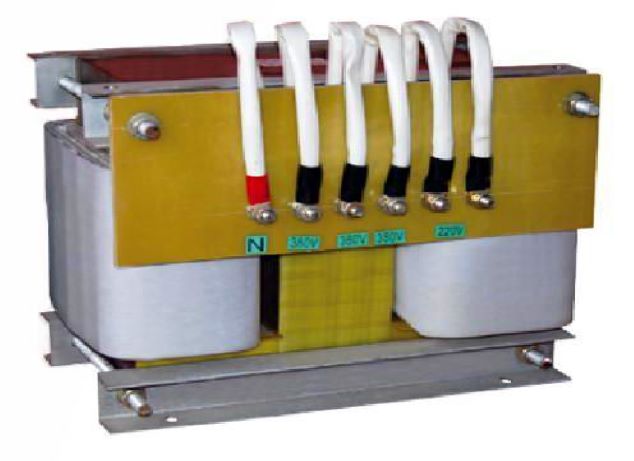

S-D斯考特变压器是三相变二相的变压器。低压绕组的结构容量与同容量的二台普通单相变压器相同。斯考特联接的变压器通常是由二个单相变压器组成。将一台变压器高压绕组的末端联接在另一台高压绕组的中央，便可组成“T”形结的三相高压绕组。每个低压绕组均是简单的单相绕组，它们之间没有电的联系。它们的电压和电流与普通单相变压器相同。但每个高压绕组和电流却与普通单相变压器不同。
型号 | 额定容量 | 相数 | 额定电压 | 损耗 | 空载 | 阻抗 | 连接组别 | 外限尺寸(mm) | ||
一次(V) | 二次(V) | 空载(W) | 短路(W) | 电流% | 电压% | 长x宽x高 | ||||
S/D-20 | 20 | 3 | 380 | 根 据 用 户 要 求 任 意 选 择 | 180 | 620 | 3.9 | 4 | T | 580X320X550 |
S/D-30 | 30 | 3 | 380 | 240 | 950 | 3.5 | 4 | T | 630X350X560 | |
S/D-40 | 40 | 3 | 380 | 280 | 1100 | 3.0 | 4 | T | 670X380X600 | |
S/D-50 | 50 | 3 | 380 | 330 | 1450 | 2.8 | 4 | T | 720X400X600 | |
S/D-60 | 60 | 3 | 380 | 350 | 1500 | 2.8 | 4 | T | 780X400X620 | |
S/D-80 | 80 | 3 | 380 | 420 | 1700 | 2.8 | 4 | T | 850X430X700 | |
S/D-100 | 100 | 3 | 380 | 520 | 2000 | 2.5 | 5 | T | 900X450X720 | |
S/D-120 | 120 | 3 | 380 | 580 | 2300 | 2.5 | 5 | T | 920X450X800 | |
S/D-160 | 160 | 3 | 380 | 650 | 2600 | 2.5 | 5 | T | 960X480X850 | |
S/D-180 | 180 | 3 | 380 | 730 | 2900 | 2.2 | 5 | T | 960X500X900 | |
S/D-200 | 200 | 3 | 380 | 920 | 3500 | 2.0 | 5 | T | 1020X500X900 | |
S/D-240 | 240 | 3 | 380 | 1 120 | 4400 | 1.7 | 5.5 | T | 1150X500X930 | |
S/D-300 | 300 | 3 | 380 | 1800 | 7200 | 1.7 | 5.5 | T | 1200X520X950 | |
S/D-400 | 400 | 3 | 380 | 2600 | 9100 | 1.4 | 5.5 | T | 1310X550X1100 | |
