产品概述：

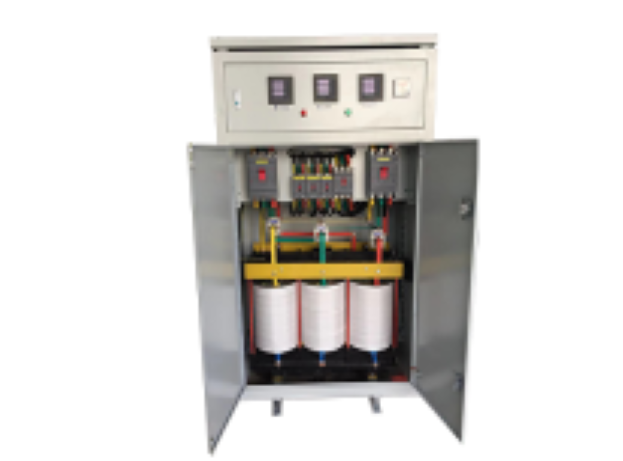

光伏发电逆变隔离变压器是利用半导体界面的光生伏特效应而将光能直接转变为电能的一种技术. 这种技术的关键元件是太阳能电池. 太     阳能电池经过串联后进行封装保护可形成大面积的太阳电池组件. 再配合上功率控制器等部件就形成了光伏发电装置.光伏变压器一般用来于太阳能逆变. 因为光伏变压器本身光电效率低. 所以特别要求变压器的效率高. 光伏并网逆变隔离变压器网侧接线. Dyn11. 逆变时yd5. 移相120度. 光伏隔离变压器可设置白天工作. 晚上停止降低空载损耗电能.

      三相光伏变压器参数供参考.

      1.使用条件. 工作环境温度.15~+50 c

      工作环境温度。20—90%RH

      工作环境大气压力。860  hpa---1060 hp2

      储藏/运输温度. 20c-- +55c

     2. 主要技术特征

      额定容量. 5KVA—1000KVA

      输入电压.. 额定电压270V或315V

      输入电流  按实际电压

      输出电压  额定电压380V或400V

      输出电流  按实际电压

      联接方式  dyn11

      效率      ≤98.5%

      频率  50HZ/60HZ

      绝缘阻抗  25A小于500MΩ

      感应耐压  125HZ/800y/60

      绝缘筹级  H级(耐温180度)

      噪音      ≤30dB)

      温升      ≤允许温升115k

      阻抗压降  ≤4%

      结构  强迫风冷待温度控制器根据客户要求达到一定温度冈扇自动开启 .

      防护等级   IP00

      抗干扰方式  铜箔隔离屏蔽接地..

      波形失真  无附加波形失真.

      电气强度  工频正弦电压3000V历时一分钟无击穿及闪络现象

      绝缘电阻(输入输出对地) 测试电压至少1000V DC 绝缘电阻大于1000MΩ

      过载能力  二倍的额定电流  维持一分钟..
