一、产品概述

K系数隔离变压器是一个通用的谐波发热效应特殊度量，尤其适用于变压器上的谐波，它不仅强调谐波频率，还强调谐波次数、谐波频谱分布和频谱比例，K系数变压器标准规格有K-4,K-13,K-20,K-30等等；K-13是办公室负荷和普通机房负荷的一个常用额定值，K-20趋向于专用计算机负荷（精密空调和精密电机）和电力质量敏感设备PDU（电力分配单元）。

2、K系数变压器在选择导体时一般禁止采用丝包线等低密度绝缘层的低温导线，应采用180℃以上的漆包铜线或NOMAX纸包铜线，以尽可能防止因高次谐波导致导线内部集肤效应产生局部高温破坏绝缘层导致绝缘层击穿损坏变压器。

3、K系数变压器的设计致力于小化、并控制谐波热效应，K系数变压器不能彻底消除谐波（除非另加滤波器等元件），特殊设计的隔离变压器如Dzn0隔离变压器可以滤除三倍频谐波，双输出相位差30度的隔离变压器可以滤除五、七、十七、十九倍频谐波

4、K系数隔离变压器主要用于交流50-60Hz,电压不超过800V的各种供电场所，产品的各种输入，输出电压，联接组别，抽头线组容量的分配，均可根据用户需求进行设计与制造。

详细介绍

三相隔离变压器技术参数：

变压器技术参数：SG系列三相干式隔离变压器是本厂在参照国际同类产品，符合IEC60076-11和GB6450等国际、国家标准，绕组采用脱胎整列绕制方法。变压器进行真空浸漆，使变压器的绝缘等级达到H级，产品性能达到国际先进水平。

产品特点：

在隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰，隔离变压器将三线△接线转换为四线Yo系统，加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的隔离变压器对各种N-G来的干扰（脉冲和高频噪声）能有效防止，但变压器必须正确妥善接地，十分严格，否则抗共模干扰将无效果。

特性优点：

1 高度隔离

2 N-G性能良好

3 高度共模干扰抑制

4 将△转换为Y

5 电压抽头容易转换

6 按用户的特殊性能要求设计

技术指标：

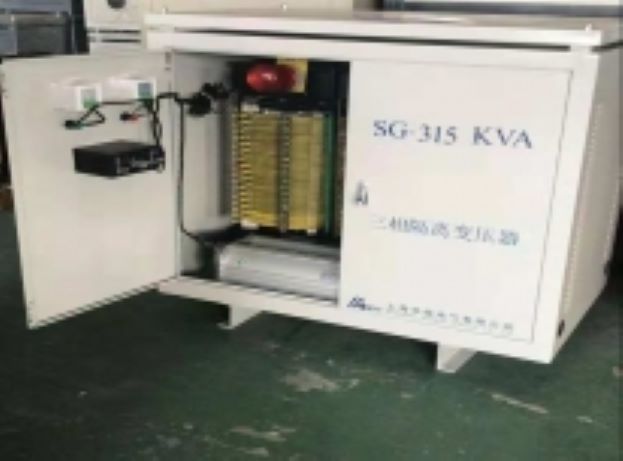

1.型号：SG-315KVA  容量：315KVA

2. 输入额定电压：三相380V  输入额定电流：478A

输出额定电压  380V      输出电流：478A

3.空载电流：<4.5A

4.阻抗; ：<4%

5.负载损耗：：<1200W

6.工作频率：50Hz-60Hz

7. 效 率：≥95%

8. 温 升：<60K

9.波形畸变：<0.1%

10. 高压测试：2500V， 1分钟无击穿

11.绝缘电阻：绕阻对地绝缘电阻 ≥500M欧

12.初级对次级绝缘电阻 ≥500M欧

13. 过载能力: 2倍额定电流1min无异常

14.材质：铜芯

15.绝缘等级：H级

16.连接方式：Dyn11，

17.噪音<65Db

18.防护等级 IP54/IP20

19.冷却方式 风冷

20.变压器重量  950KG

21.外形尺寸 1300*900*1500

使用条件：

1 适用海拔高度：≤5000m

2 环境温度：-15℃～+45℃

3 相对湿度：≤90%

4 安装场所应无严重影响变压器绝缘强度的气体，蒸汽，化学性沉积，污垢，导电尘埃及无其他易爆易燃易腐蚀的物质。

5 凡不符合上述使用条件的，应与我们协商确定。
