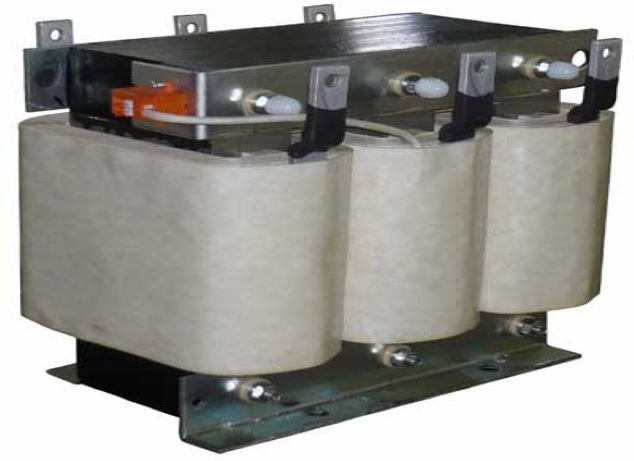

产品名称:HZPK/HRPK平波电抗器型号及作用原理
产品描述:平波电抗器的线圈和铁芯组装成一体后经过预烘、真空浸漆、热烘固化这一工艺流程,采用H级浸渍漆,使电抗器的线圈和铁芯牢固地结合在一起,不但大大减小了运行时的噪音,而且具有极高的耐热等级,可确保电抗器在高温下亦能无噪音地安全运行。
一、型号含义
二、用途
平波电抗器用于整流回路之中,抑制整流后的波纹脉动分量,并使整流后的电流连续不断,改善输出的支流波形,保证直流设备的正常运行。
三、结构特点
1.该电抗器为单相铁心干式结构。
2.铁芯采用优质低损耗冷轧硅钢片,芯柱由多个气隙分成均匀小段,气隙采用环氧层压玻璃布板作间隔,并涂以专用粘接剂,以保证电抗气隙在运行过程中不发生变化且无噪音。
3.线圈采用F级或H级漆包铜扁线绕制,排列紧密且均匀,外表不包绝缘层,小容量线圈采用层式结构,大容量线圈采用饼式结构,具有较好的通风散热效果。
4.平波电抗器的线圈和铁芯组装成一体后经过预烘、真空浸漆、热烘固化这一工艺流程,采用H级浸渍漆,使电抗器的线圈和铁芯牢固地结合在一起,不但大大减小了运行时的噪音,而且具有极高的耐热等级,可确保电抗器在高温下亦能无噪音地安全运行。
5.平波电抗器芯柱部分紧固件采用无磁性材料,确保电抗器具有较低的温升。
6.外露部件均采取了防腐蚀处理,引出端子采用镀锡铜管端子或铜排。
四、使用条件
1.海拔不超过2000m。
2.环境温度-25~+45℃,相对湿度不超过90%。
3.电源电压的波形近似于正弦波。
4.周围无有害气体,无易燃易爆物品。
5.周围环境应有良好的通风条件,如平波电抗器装在柜内,应加装通风设备。
五、技术参数
产品型号 | 额定电流(A) | 适配功率(KW) | 电感量(mH) | 外形尺寸(长*宽*高) |
PK 5A/20V | 5 | 1.5 | 10.6 | 110*95*115 |
PK 7A/20V | 7 | 2.2 | 9.09 | 110*95*115 |
PK 10A/20V | 10 | 3.7 | 6.37 | 110*95*115 |
PK15A/20V | 15 | 5.5 | 4.25 | 110*95*115 |
PK 20A/20V | 20 | 7.5 | 3.18 | 140*140*170 |
PK 30A/20V | 30 | 11 | 2.12 | 140*140*170 |
PK 40A/20V | 40 | 15 | 1.59 | 140*140*170 |
PK 50A/20V | 50 | 18.5 | 1.27 | 140*140*170 |
PK 60A/20V | 60 | 22 | 1.06 | 140*140*170 |
PK 80A/20V | 80 | 30 | 0.80 | 140*140*170 |
PK 90A/20V | 90 | 37 | 0.71 | 140*140*170 |
PK 120A/20V | 120 | 45 | 0.53 | 140*140*170 |
PK 150A/20V | 150 | 55 | 0.42 | 180*190*210 |
PK 200A/20V | 200 | 75 | 0.32 | 180*190*210 |
PK 250A/20V | 250 | 110 | 0.25 | 180*185*260 |
PK 290A/20V | 290 | 132 | 0.23 | 180*185*260 |
PK330A/20V | 330 | 160 | 0.21 | 180*185*260 |
PK 400A/20V | 400 | 185 | 0.16 | 200*200*230 |
PK 490A/20V | 490 | 220 | 0.13 | 220*200*290 |
PK 530A/20V | 530 | 240 | 0.12 | 220*200*290 |
PK 600A/20V | 600 | 280 | 0.11 | 230*230*290 |
PK 660A/20V | 660 | 300 | 0.09 | 230*250*290 |
PK 800A/20V | 800 | 380 | 0.08 | 230*250*290 |
PK 1000A/20V | 1000 | 450 | 0.063 | 240*270*350 |
*以上参数仅供参考,具体参数以出厂产品为准。
