详细介绍

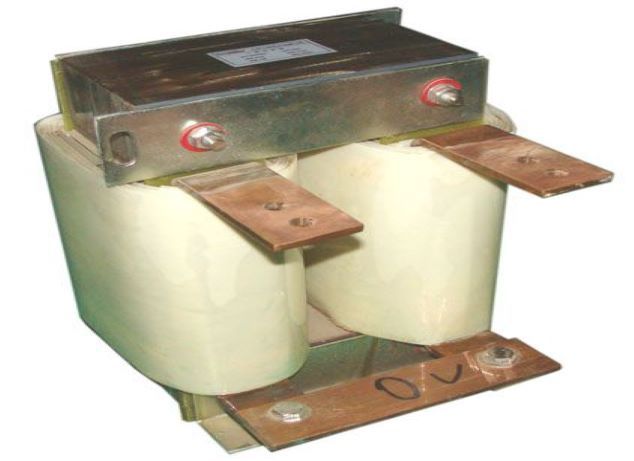

直流平波电抗器、DLK电抗器:
1、额定工作电压：DC500V-DC1000V
2、抗电强度：铁芯-绕组 3000VAC / 50Hz / 10mA / 10S 无飞弧击穿
3、绝缘电阻：铁芯-绕组 1000VDC，绝缘阻值≥100MΩ
4、电抗器噪音小于65dB（与电抗器水平距离点1米测试）
5、产品执行标准：IEC289: 1987 电抗器
GB10229-88 电抗器（eqv IEC289:1987）
JB9644-1999 半导体电气传动用电抗器
1、Rated Operating Power：DC500V-DC1000V；
2、Reactive Strength：Cored-winding 3000VAC/50Hz/10mA/10Sarcing breakage；
3、Insulation Resistance：Cored-winding 1000VDC，insulation resistance value≥100MΩ；
4、Reactor’s noise is less than 65dB（to be measured at the point 1 meter away from the reactor horizontally）
5、Standard The Product Conforms To：IEC289：1987 Reactor
GB10229-88 Reactor（equivalent to IEC289:1987)
JB9644-1999 Reactor for semi-conductor transmission
电抗器型号 | 适配电机 | 额定电流 | 电感量 | 重量 | 外型尺寸 | 安装尺寸 |
DCL-3-0.4 | 0.4 | 3A | 28 | 1.5 | 77X60 | 63X47 |
DCL-3-0.75 | 0.75 | 3A | 28 | 1.5 | 77X60 | 63X47 |
DCL-6-1.5 | 1.5 | 6A | 11 | 2.3 | 77X80 | 63X60 |
DCL-6-2.2 | 2.2 | 6A | 11 | 2.3 | 77X80 | 63X60 |
DCL-12-3.7 | 3.7 | 12A | 6.3 | 3.2 | 97X105 | 80X70 |
DCL-12-4 | 4.0 | 12A | 6.3 | 3.2 | 97X105 | 80X70 |
DCL-23-5.5 | 5.5 | 23A | 3.6 | 3.8 | 106X115 | 87X70 |
DCL-23-7.5 | 7.5 | 23A | 3.6 | 3.8 | 106X115 | 87X70 |
DCL-33-11 | 11 | 33A | 2.0 | 4.3 | 106X115 | 87X70 |
DCL-33-15 | 15 | 33A | 2.0 | 4.3 | 106X115 | 87X70 |
DCL-40-18.5 | 18.5 | 40A | 1.3 | 4.3 | 106X115 | 87X70 |
DCL-50-22 | 22 | 50A | 1.08 | 5.5 | 115X130 | 95X86 |
DCL-65-30 | 30 | 65A | 0.8 | 7.2 | 134X150 | 111X85 |
DCL-78-37 | 37 | 78A | 0.7 | 7.5 | 134X150 | 111X85 |
DCL-95-45 | 45 | 95A | 0.54 | 7.8 | 134X155 | 111X85 |
DCL-115-55 | 55 | 115A | 0.45 | 9.2 | 154X145 | 125X90 |
DCL-160-75 | 75 | 160A | 0.36 | 10 | 160X135 | 100X100 |
DCL-180-90 | 90 | 180A | 0.33 | 20 | 160X135 | 100X100 |
DCL-250-110 | 110 | 250A | 0.26 | 23 | 210X150 | 176X117 |
DCL-250-132 | 132 | 250A | 0.26 | 23 | 210X150 | 176X117 |
DCL-340-160 | 160 | 340A | 0.17 | 23 | 210X150 | 176X117 |
DCL-460-185 | 185 | 460A | 0.09 | 28 | 220X150 | 191X117 |
DCL-460-220 | 220 | 460A | 0.09 | 28 | 220X150 | 191X117 |
DCL-650-300 | 300 | 650A | 0.072 | 33 | 230X160 | 206X127 |
