详细介绍

一、变频器用出线电抗器产品描术

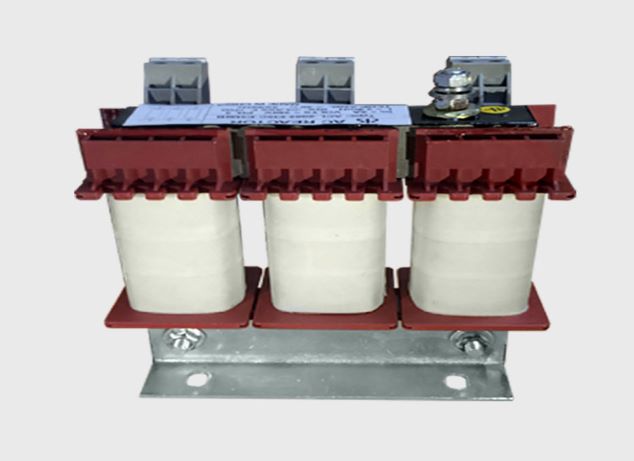

变频器用出线电抗器为干式铁芯电抗器用于与变频器的出端相串联，作为变频器的出线电抗器。加装出线电抗器可以钝化变频器输出电压（开关频率）的陡度，减少逆变器中的功率元件的扰动和冲击，另外可降低由于电缆电容引起的电机绕组过电压，可延长变频器到电机之间的距离，提高电机的使用寿命。

二、变频器用出线电抗器适用范围

出线电抗器系列产品用于变频器基波频率0-100Hz,输出电压2000V以下，工作电流5000A以下的各种变频器。

三、变频器用出线电抗器结构特征

变频器用出线电抗器为三相，均为铁芯电抗干式。铁芯采用优质低损耗进口冷轧取向硅钢片，气隙采用环氧层压玻璃布板作间隔，以保证电抗器在运行过程中气隙不发生变化。线圈采用F级漆包线绕制，温升相对低而产生的热量亦相对小，对周围的电器元件影响较小。电抗器整体浸漆减小了运行时的噪音。该电抗器具有体积小、重量轻、外观美等优点。

四、变频器用出线电抗器产品制造标准

产品制造按国家标准GB 19212.21 、GB 10229-1988或机械部标准JB/T 5346-1998生产。

五、变频器用出线电抗器使用环境

1.海拔高度在2000m以下；
2.环境温度不超过40℃；
3.相对湿度不超过90%；
4.无剧烈震荡和冲击振动的场所；
5.环境空气中，不得含有腐蚀金属和破坏绝缘的有害气体及可燃气体或尘埃，使用时，不得使电抗器受到水、雨、雪的侵蚀；
6.周围环境应有良好的通风条件，若装在柜内，应加装通风设备。
